DIN HYDRAULIC FITTINGS | |||
Female Swivel Fitting | Male Swivel Fitting | 45° Female Swivel Fitting | 90° Female Swivel Fitting |

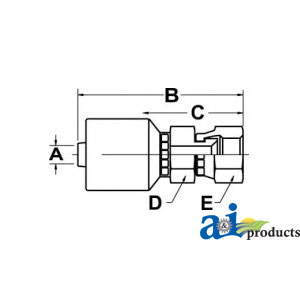

Female Swivel Fitting | Dim A | Dim B | Dim C | Dim D | Dim E | Dim F | Thread |
A-F-DL04-06-12-K2 | 1/4” | 2.18” | 1.12” | 11/16" | 3/4” | M12 X 1.5 | |
A-F-DL04-08-14-K2 |
1/4” | 2.30” | 1.24” | 9/16" | 3/4” | M14 X 1.5 | |
A-F-DL04-10-16-K2 | 1/4” | 2.23” | 1.17” | 11/16" | 7/8" | M16 X 1.5 | |
A-F-DL06-10-16-W | 3/8" | 2.56” | 1.19” | 3/4" | 7/8" | M16 X 1.5 | |
A-F-DL06-12-18-W | 3/8" | 2.60” | 1.23" | 3/4" | 15/16" | M22 X 1.5 | |
A-F-DL06-15-22-W | 3/8" | 2.71” | 1.34" | 3/4" | 1-1/16" | M22 X 1.5 | |
A-F-DL08-15-22-W | 1/2" | 2.80” | 1.46" | 7/8" | 1-1/16" | M22 X 1.5 | |
A-F-DL08-18-26-W | 1/2" | 3.78” | 1.68" | 1-1/8" | 1-1/4" | M26 X 1.5 | |

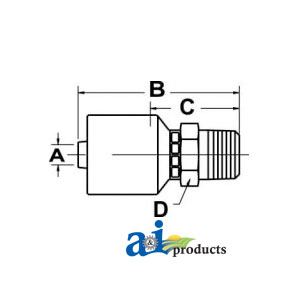

Male Swivel Fitting | Dim A | Dim B | Dim C | Dim D | Dim E | Dim F | Thread |
A-M-DL04-06-12-K2 | 1/4” | 1.86” | 0.80” | 5/8” | M14 X 1.5 | ||
A-M-DL04-08-14-K2 |
1/4” | 1.86” | 0.80" | 5/8" | M16 X 1.5 | ||
A-M-DL04-10-16-K2 | 1/4” | 2.10” | 1.04” | 11/16" | M16 X 1.5 | ||
A-M-DL06-10-16-W | 3/8" | 2.43” | 1.06” | 11/16" | M18 X 1.5 | ||
A-M-DL06-12-18-W | 3/8" | 2.39” | 1.02" | 3/4" | M22 X 1.5 | ||
A-M-DL06-15-22-W | 3/8" | 2.43” | 1.06" | 7/8" | M22 X 1.5 | ||
A-M-DL08-12-18-W | 1/2" | 2.42” | 1.08" | 7/8" | M22 X 1.5 | ||
A-M-DL08-15-22-W | 1/2" | 2.45" | 1.11" | 7/8" | M22 X 1.5 | ||

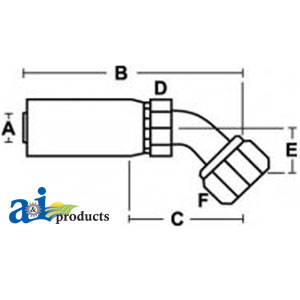

45° Female Swivel Fitting | Dim A | Dim B | Dim C | Dim D | Dim E | Dim F | Thread |
A-F-DL4504-0814-K2 | 1/4” | 3.37” | 2.31” | 5/8” | 0.94" | 3/4” | M14 X 1.5 |
A-F-DL4504-1016-K2 |
1/4” | 3.60” | 2.54” | 5/8" | 1.10" | 7/8" | M16 X 1.5 |
A-F-DL4506-10-16-W | 3/8" | 3.93” | 2.56” | 11/16" | 1.10" | 7/8" | M16 X 1.5 |
A-F-DL4506-12-18-W | 3/8" | 3.82” | 2.59” | 3/4" | 1.13" | 15/16" | M18 X 1.5 |
A-F-DL4508-15-22-W | 1/2" | 4.28” | 2.94" | 7/8" | 1.22" | 1-1/16" | M22 X 1.5 |

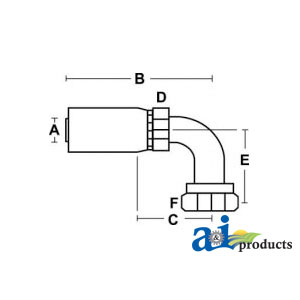

90° Female Swivel Fitting | Dim A | Dim B | Dim C | Dim D | Dim E | Dim F | Thread |
A-F-DL9004-0814-K2 | 1/4” | 2.70” | 1.64” | 5/8” | 1.54” | 3/4” | M14 X 1.5 |
A-F-DL9004-1016-K2 |
1/4” | 2.84” | 1.78” | 5/8" | 1.63" | 7/8" | M16 X 1.5 |
A-F-DL9006-10-16-W | 3/8" | 3.17” | 1.80” | 11/16" | 1.63" | 7/8" | M16 X 1.5 |
A-F-DL9006-12-18-W | 3/8" | 2.98” | 1.60” | 3/4" | 1.86" | 15/16" | M18 X 1.5 |
A-F-DL9008-15-22-W | 1/2" | 3.49” | 2.15" | 7/8" | 2.26" | 1-1/16" | M22 X 1.5 |
A-F-DL9008-18-26-W |
1/2" | 3.49” | 2.15" | 7/8" | 2.37" | 1-1/4" | M26 X 1.5 |
